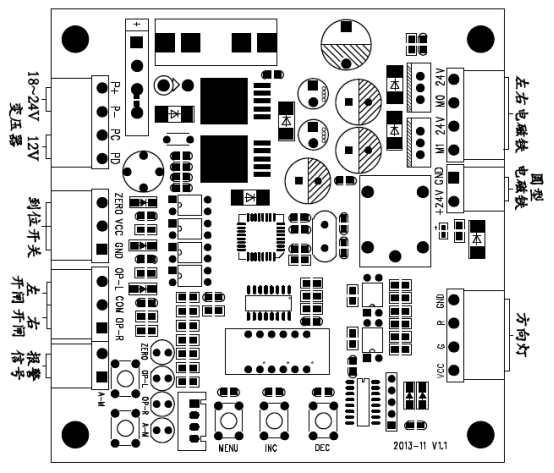

C款三棍闸参数说明 2.0
C款三棍闸参数说明 2.0
开关电源接线图：
菜单设置说明
控制板按键：“MENU”菜单键、“INC”上 / 加键、“DEC”下 / 减键三个操作按键。
各功能键功能说明：
“MENU”键：1：在待机界面中长按此键可进入系统菜单:2：在系统菜单界面，选择相应菜单后按该键进入该菜单参数设置界面:3：在菜单设置完毕后按此键保存参数并退到系统菜单界面。
“INC”键：向上翻选择系统菜单和设置参数时+1的功能
“DEC”键：向下翻选择系统菜单和设置参数时-1的功能
NOTE: 在系统菜单和菜单设置界面，在5秒内无按键操作，系统自动退出菜单到待机界面。
例如要更改闸机通道通行时长操作：
第一步：长按“MENU”键进入系统菜单，用“INC ”、“ DEC”键分别向上和向下翻选中“F 0 1”菜单（菜单说明见下）。
第二步：按“MENU”键进入通道时长设置界面。
第三步：用“INC”、“ DEC”键分别向上和向下加减参数值。
第四步：设置完成后，按“MENU”键保存。
第五步：退出菜单：将菜单翻选到“F 10”菜单，按“MENU”键手动退出菜单或5秒不操作按键自动退出菜单。
变压器接线图：
三辊闸参数设置说明：
功能 |
菜单 |
设置范围 |
默认值 |
参数说明 |
设置通道通行时长 |
F01
|
240 |
5 |
在该设置时长内人通过闸机后时长自动清零，若无人通行，时间到闸机自动关闸。（系统默认5秒） |
允许和禁止通道通行 |
F02 |
0/1 /2 /3 |
1 |
0：左右开闸全部禁止。1：全部允许。2：左开闸禁止，右开闸允许。 3：右开闸禁止，左开闸允许。（默认全部允许） |
闸机工作模式 |
F03 |
0/1 |
1 |
0：自由通行（转闸上常用） 1：掉电落杆（默认掉电落杆）
|
记忆功能 |
F04 |
0/1 |
0 | 开启或关闭出入口通行时是否具有记忆功能，一般用于刷卡开闸时，在一个人刷卡还未通过的情况下，是否记忆其他人的刷卡情况。“禁止”则为第一个刷卡人通过以后，第二人刷卡才能有效；“允许”则为多少个人刷卡即允许连续多少个人通过。（默认禁止） |
反复开闸关闸测试 |
F05 |
主要用于测试闸机控制板稳定性和老化测试。 C-5: 在测试模式，按MENU 键退出测试
| ||
零位工作设置 |
F06 |
0/1 |
0 |
0：标准模式，1：零位信号断开后复位模式。（主板默认设置为0）；
|
接近开关计数复位设置 |
F07 |
1-30 |
1 |
主板默认设置为1，感应一次复位,以此类推。 |
常开设置 |
F08 |
0-20 |
5 | “闸机常开设置”该参数用来设置开闸信号超过多少S后，系统进入常开状态。，给闸机的开闸信号如果是一个持续的信号，闸机会一直处于打开状态，持续信号的时间多长，闸机就打开多长时间。（主板默认设置为5秒）
|
485迅迅IP地址设置 |
F09 |
1-99 |
1 |
主板默认设置为IP地址为01。比如有两台机器需要电脑发送动作命令，为了不互相干扰，另一台就可以设置为IP地址为02。 |
恢复出厂设置 |
F10 |
主板所有参数恢复到出厂设置。显示---再按MENU确定退出。
|
RS485通迅协议
波特率：9600 校验位 N，数据位 8位，停止位1
通讯地址位出厂默认为01
出厂初定：
AA 55 01(通讯地址位可设置）F3 01为左开闸
AA 55 01(通讯地址位可设置）F3 05为停止
AA 55 01(通讯地址位可设置）F3 03为右开闸
AA 55 01(通讯地址位可设置）F3 07为消防信号开闸
AA 55 01(通讯地址位可设置）F3 0A为主机复位
如要操做左开闸发送指令：AA 55 01 F3 01
